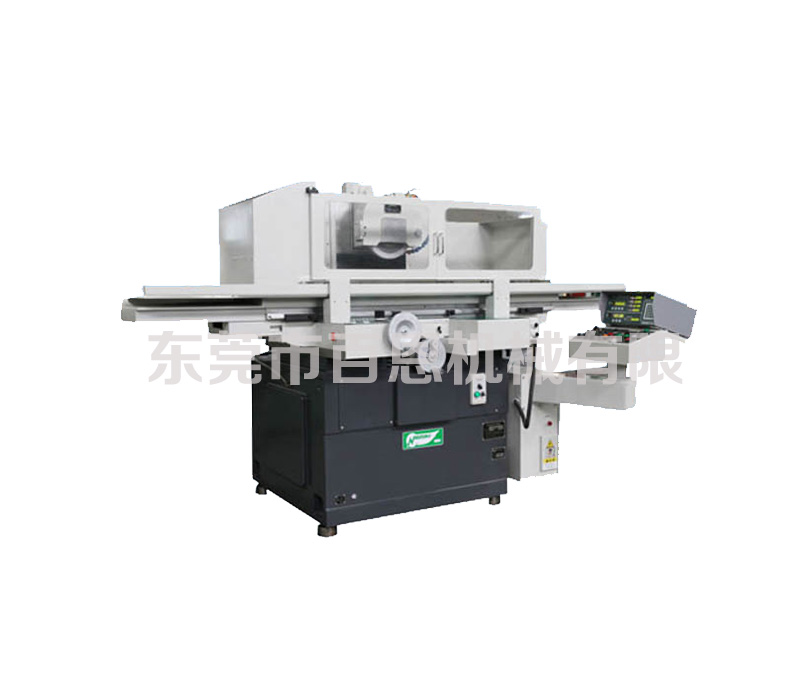

| 项 目 | 单位 | NP415X-F | NP520X-F. | NP630X-F. | ||||
|
性 能 |
工作台面工作尺寸（长×宽） | mm | 445×170 | 540×180 | 700×300 | |||
| 工作台最大移动量 | 左右 | mm | 550 | 650 | 760 | |||
| 前后 | mm | 190 | 230 | 340 | ||||
| 工作台面至砂轮主轴中心高度 | mm | MAX500 | ||||||
| 电永磁吸盘最大尺寸 | mm | 平行式400×150 | 500×200 | 600×300 | ||||
| 地面距工作台高度 | mm | 1030 | ||||||
|
加工工件最大重量 （含电永磁吸盘及修整器） |
kg | 100 | ||||||
|
工 作 台 (左右) |
T型槽尺寸×槽数 | mm | 12×1 | 12×3 | ||||
| 工作方式 | 标准配置 | 手动及液压自动转换 | ||||||
| 标准配置 | 具有自动低速启动功能 | |||||||
| 左右方向移动速度 | m/min | 0~25 | 0~20 | |||||
|
工 作 台 (前后) |
机械式 手轮进给 |
手轮旋转1周 | mm | 4 | ||||
| 小手轮最小刻度值 | mm | 0.01 | ||||||
| 最小显示值 | mm | 0.0001(0.1μm) | ||||||
|
前后 自动进给 |
连续速度 | mm/min | 0~600(无级变速) | |||||
| 间断进给 | 进给位置 | 两端或工作台右侧单边 | ||||||
| 进给量 | mm | 0~7 | ||||||
| 具有精磨进给时速度及进给量1/2减少能力 | ||||||||
| 高精度光栅尺 标准配置 | mm | 0.0001(0.1μm). | ||||||
| 数字显示器 标准配置 | mm | 0.0001(0.1μm) | ||||||
|
磨 头 (上下) |
移动量 | mm | 400 | |||||
| 快速升降速度 | mm/min | 600 | ||||||
|
手动进给 伺服电机 |
方 式 | 电子手轮3档倍率切换 | ||||||
| 手轮旋转1周 | mm |
1.0 0.1 0.01 0.1 0.01 |
||||||
| 最小进给量 | mm |
0.01 0.001 0.0001 0.001 0.0001 |
||||||
|
自动进给 (光栅尺信号指令方式) |
总进给量 | μm | 任意量设定 | |||||
| 精磨开始量 | μm | 任意量设定 | ||||||
|
每次进给量 （途中可变更） |
上段 | μm | 各段 | |||||
| 中段 | μm | 0.1, 0.2, 0.3, 0.5, 0.7, 1, 1.5, 2, 3, 5, 7, 10,15,20 | ||||||
| 下段 | μm | |||||||
| 方 式 | 沟槽式磨削 | 单侧进给或工作台两端进给 | ||||||
| 平面磨削 | 前后两端进给 | |||||||
| 无火花研磨次数 | 往复 | 0，1， 2， 4， 6， | ||||||
| 高精度光栅尺 标准配置 | mm | 0.0001(0.1μm) | ||||||
| 控制系统显示值 标准配置 | mm | 0.0001(0.1μm) | ||||||
| 固定循环 标准配置 | 快速进给→粗磨→精磨→返回 | |||||||
| 粗→中→精→返回 | ||||||||
| 磨头上部平衡自动修整 | MD机型标准配置 | 总机修整量显示平时砂轮外周位置显示功能 | ||||||
| 修正器修整量 | μm | 0~999 | ———— | ———— | ||||
| 每次修整量 | μm | 0~99 | ———— | ———— | ||||
| 修整次数 | 回 | 0~9 | ———— | ———— | ||||
| 砂 轮 | 使用尺寸 | mm | φ255×φ50.8×宽25 | φ305×φ76.2×宽32 | ||||
| 转 速 | rpm | 0~3600（无级变速） | ||||||
| 电 动 机 | kW | 2.2kW 4p | 7.5kW 4p | |||||
| 润滑方式 | 全自动润滑（自动检测油量不足） | |||||||
| 砂轮卡盘锥度 | φ33×1/6 | φ45×1/6 | ||||||
| 机床面地 长×宽 | mm | 2300×1700 | 3000×2400 | |||||
| 机床重量 | kg | 约1600 | 约2000 | 约3500 | ||||
