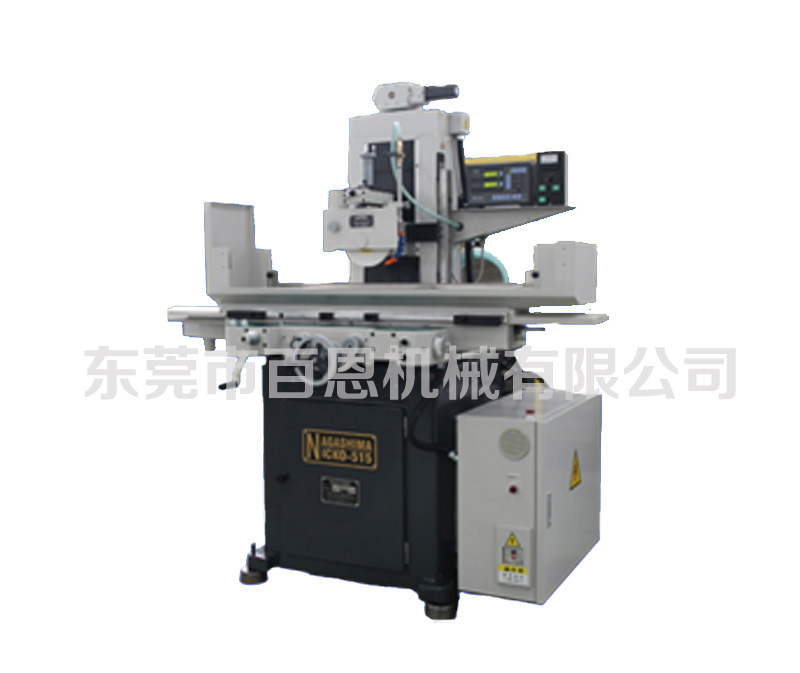

长岛精工超精密成形平面磨床





1.真正的微米磨削,机床上下最小进给量0.1μm,上下及前后标准配置0.1μm高精度光栅尺和显示器显示实际移动位置。
2.超长的使用寿命,机床主要结构采用对称设计,充分保证了机床的刚性和稳定性,上下导轨面及重要接触面全部采用手工精心刮研制作,使机床精度有优秀的保持性。
3.严格的品质承诺,长岛精工的磨床上下机械定位及重复定位10年无偿保证±1μm以内,品质的承诺,更是实力的体现。


特点
------------------------------------------------------------------------



        1、保留了旧日兴全手动机床的特点,上下轴及垂直进给导轨均采用日本长岛精工V型6面导轨结构,砂轮头上下导轨面加长20%使得机床刚性大幅提高,保证了机械精度的稳定性。
  2、标准配置左右进给手轮、前后手轮、前后微进给手轮、上部砂轮平行修整器。前后及上下采用滚珠丝杠传动,并配有0.0001mm光栅尺及显示器。垂直进给伺服电机驱动,主轴主轴(1.5KW)无级变速装置(0~3600rpm)。
  3、上下轴标准配置电子手轮,三档任意转换10/1/0.1μm,实现上下轴最小进给量0.001mm。
  4、机床采用全自动润滑系统装置(油量不足自检)。
  5、所有接触面及导轨面采用手工精心刮研而成。


参数
------------------------------------------------------------------------




项 目 单位 NN515X-S NN515X-A
  工作台面工作尺寸.(长×宽) mm 550×150
性 能 工作台最大移动量 左右 mm 520
前后 mm 180
工作台面到砂轮主轴中心高度 mm MAX 390
可安装磁台最大尺寸 mm 可倾式380×110 平行400×150
地面距工作台高度 mm 1030
加工工件最大重量(含磁台和修整器) kg 100
工作台
(左右)
T型槽尺寸×槽数 mm 12×1
工作方式 标准配置   机械式手轮 手动及液压自动
左右方向移动速度 m/min 手动 0~30
工作台(前后) 手动进给 (机械式) 手轮旋转1周 mm 5
小手轮最小刻度值 mm 0.005
  连续速度 m/min 手动
锁紧装置 标准配置
进给量 mm 手动
高精度光栅尺 标准配置 mm 0.001(1.0μm)
显示装置 标准配置 mm 0.001(1.0μm)
磨头(上下)砂轮 移动量 mm 250
快速进给速度(固定) mm/min 750
手动进给
(伺服电机)
方式   电子手轮(3档倍率切换)
手轮旋转1周 mm 1.0 0.1 0.01
最少进给量 mm 0.01 0.001 0.000.1
高精度光栅尺 标准配置 mm 0.001(1.0μm)
显示装置 标准配置 mm 0.001(1.0μm)
砂轮 使用尺寸   φ205×φ31.75×宽16(MAX)
转 数 标准配置 rpm 0~3600(无级变速)
电动机 kw 1.5kw 2p
润滑方式 标准配置   全自动润滑(自动检测油量不足)
砂轮卡盘锥度   φ25×1/4
机床面积 高×宽×长 mm 2000×2250×2000
机床重量 kg 约1600 约1700


 ★标准机型为左后仕样,可选右手仕样;
  【标准随机附件】
   1、 砂轮及砂轮卡盘
   2、 全手动型磨头上部平行修整器
   3、 标准专用工具



    ★本机床技术参数如有修改,恕不另行通知
  【特殊附件】
   1、湿式磨削装置
   2、永磁磁台
   3、吸尘装置
   4、砂轮平衡架
